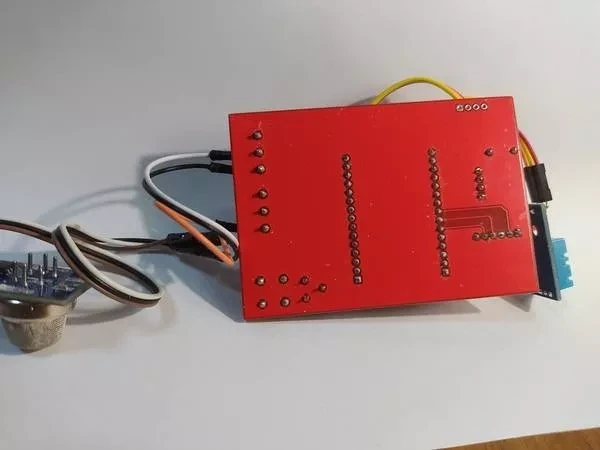

Questo circuito stampato (PCB) fatto su misura per l'ESP32 ti permette di realizzare la maggior parte dei prototipi che troverai su internet e che altrimenti dovresti abbozzare con la solita "breadboard" con relativi fili volanti. Ti consiglio di leggere questo nostro articolo del blog per iniziare con la PCB.

Con la nostra scheda multifunzione comunque costruire i nostri progetti Open Source con programmi che puoi copiare e copiare liberamente. Fra questi ti segnalo: rilevatori di Gas, centraline Meteo con accesso alle API di OpenWeatherMap, sistemi di sicurezza con riconoscimento dei volti e molto altro ancora.

<strong>La scheda Multifunzione prevede alloggiamenti per:</strong>
<ul>
<li>2 LED a montaggio SMD</li>
<li>5 resistenze SMD come pull up per i sensori</li>
<li>1 alloggio per sensore BMP280</li>
<li>1 alloggio per sensore DHT11</li>
<li>1 alloggio pr lettore micro SD card Arduino e simili</li>
<li>1 morsettiera con uscita a 3.3V, 5V e GND</li>
<li>1 morsettiera con collegamento ai pin GPIO12, GPIO13 e GPIO14.</li>
</ul>
Gli alloggi per i sensori BMP280 e DHT11 sono ovviamente utilizzabili per qualsiasi dispositivo di I/O per ESP32 o Arduino. In ogni caso troverai le maschere serigrafate per collegare VIN, GND e il pin dati digitale o analogico.

Puoi saldare le resistenze di pullup nelle piazzole per SMD ma sempre più spesso si trovano già incorporate nei sensori. In tal caso non devi fare nulla: non devi saldare ponticelli o tagliare piste: la scheda riconosce il tipo di sensore e si limita ad usare la resistenza incorporata dal costruttore. Semplicissimo!

I pin GPIO-21 e GPIO-22 dell’ESP32 sono connessi nella piazzola BMP_1 e permettono di implementare il protocollo I2c per la comunicazione seriale tra due dispositivi. Si tratta del sistema più diffuso e semplice per connettere dispositivi nell’ecosistema dei controller e la sua diffusione si può paragonare solo a quelle dell’SPI. Anche i connettori per il procotollo" class="redactor-linkify-object">https://it.wikipedia.org/wiki/Serial_Peripheral_In... SPI sono disponibili nella basetta e li puoi vedere nella piazzola marchiata SD_CARD1. Ovviamente non servono solo per la SDCard ma per ogni dispositivo (tipo display LCD) che usi i 4 fili previsti dal protocollo. Permette di collegare in rete fino a 128 dispositivi. Se volete usare questo versatile protocollo introdotto dalla Samsung sui suoi televisori date una occhiata alla pagina Wikipedia.
